之前我站分享了5塔RTO如何解决大风量的VOCs治理问题5塔RTO如何解决超大风量VOCs治理？（点击链接原文），今天我们再次针对高风量、浓度波动大的VOCs废气如何使用5塔RTO。
此篇重点分享：
1、特定化工行业产生废气的几个环节？
2、此案例中VOCs废气的主要特性包括哪些？其污染物和废气浓度如何？
3、本案例项目难点和解决工艺方式方法是怎么样的？

2025
1、特定案例项目简介
长三角工业环保


某丁基橡胶工厂VOCs治理项目，

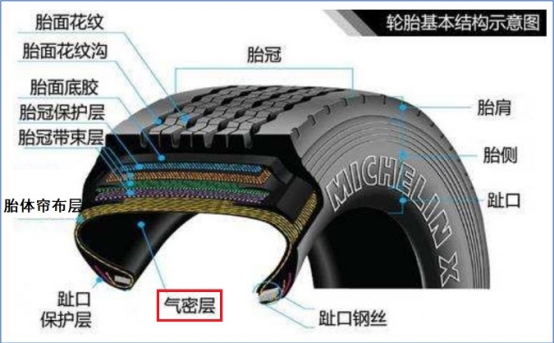

该工厂下游行业主要有轮胎、医用胶塞、减震、
密封等橡胶制品和口香糖等。
是目前产能优势明显、产品牌号齐全
国内具有较大市场份额的丁基橡胶生产企业
是行业内可以同时生产氯化丁基橡胶、
食品级丁基橡胶的生产企业。


2025

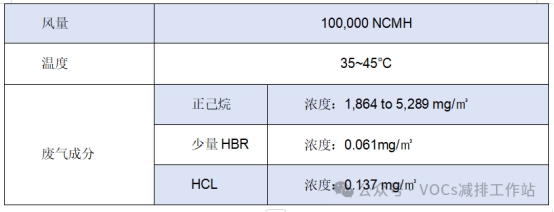

2、项目参数+污染物
根据现场工况和数据情况来分析


主要污染物：
正己烷、少量HBr、少量HCL、颗粒物
废气浓度: 1,864-5,289mg/㎥
废气温度：35-45℃


2025
3、VOCs废气几个环节？
9个环节，以及包含特性


在化工行业的生产过程中，挥发性有机化合物（VOCs）
和其他废气的产生与原料特性、
工艺条件以及操作方式密切相关。




以下是常见的VOCs废气产生环节

1. 原料储存与运输
由于储罐挥发、装卸操作及管道泄漏等因素，挥发产生烃类、苯类、醇类等废气。

2. 生产反应过程
化学反应、副产物生成、高温挥发及设备排气释放含有氯化氢、硫化物、醇类等有害废气。

3. 分离与蒸馏
蒸馏和精馏过程中低沸点有机物挥发，溶剂回收不全及设备泄漏产生苯类、酯类废气。

4. 干燥与蒸发
物料干燥和蒸发时水蒸气夹带少量挥发物，如甲醇、醛类和有机颗粒物。



5. 产品包装与储存
包装与储存过程中的溶剂及产品残余挥发，释放芳烃类及低分子量VOCs。

6. 废水处理
曝气和生化处理逸散硫化氢、氨气等臭气和VOCs。

7. 辅助环节：
锅炉燃烧及冷却系统逸散产生一氧化碳、二氧化硫等废气。

8. 泄漏与事故排放
设备故障或紧急放空时释放原料气体及反应副产物。

9. 表面处理与喷涂
涂覆、喷涂及干燥固化过程中大量溶剂挥发，产生苯类、酮类等挥发性有机物。



案例中国VOCs主要特性包括
多组分：废气中常包含多种有机物（如VOCs）、无机物（如HCl）及颗粒物。

毒性强：苯类、卤代烃、硫化物等对人体和环境危害大。

浓度波动大：生产环节复杂，排放废气浓度随工艺变化。

大风量：部分环节（如储罐排气）废气风量大，但浓度较低。

废气成分：苯类、醋酸乙酯、甲苯二异氰酸酯（TDI）。
2025
04-处理4大难痛点
项目痛点和一对一角度解答


难点1：废气浓度波动比较大，近3倍的差距。特别是浓度最大时，排放很难达标（当地要求≤30mg/㎥）。

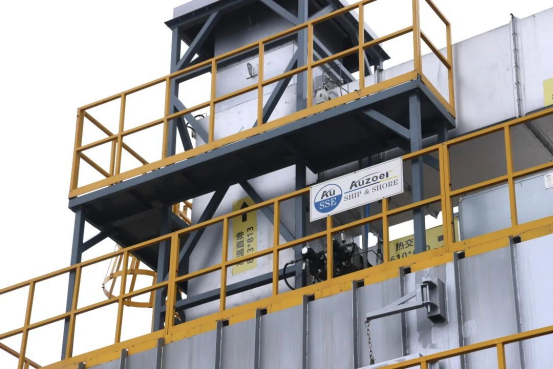

答:采用了AuSSE五塔RTO系统，对于高浓度废气处理效率可达99.5%，运行期间排放浓度均≤30mg/㎥。

难题2:RTO系统为总的环保设施，车间产线较多，且根据不同的产品和生产任务，产生的废气量在15,000-100,000㎥/h期间波动，RTO系统的运行范围调节有限，最低为30000㎥/h，导致运行能耗较高。

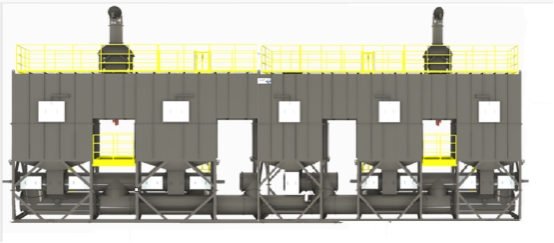

答:AuSSE特殊的五塔结构，可在12,500-100,000㎥/h运行，能够有效覆盖客户风量运行需求。



难点3：RTO出口浓度波动较大，特别是阀门切换期间。

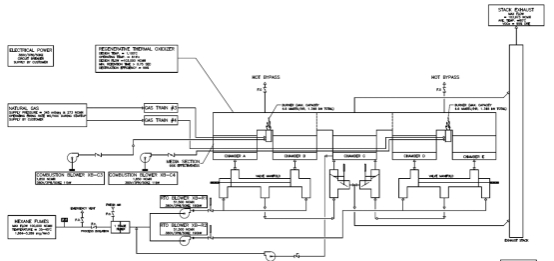

答:采用了C塔作为缓冲塔的设计，使阀门切换期间的排放浓度也相对平稳。且废气经过AB塔和DE塔之间的时间也是相同的，保证了处理效率的稳定。



难点4：之前使用的RTO阀门众多，五塔RTO具有15个阀门，操作相对复杂，且任一阀门出现故障，RTO必须做停机处理，对工厂运行稳定性造成一定影响。

答：使用AuSSE了五塔RTO之后，此RTO仅有4个阀门，且ABC塔和CDE塔是独立运行结构。即使某一阀门出现问题，该系统仍然具备60%以上的处理能力，使工厂运行稳定大幅度提升。



2025

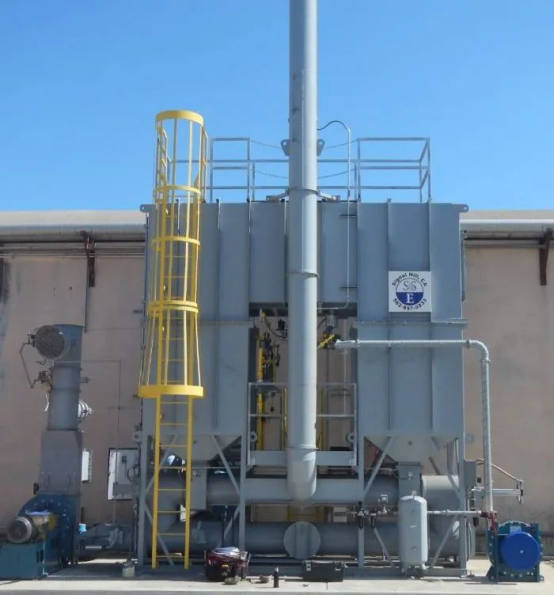

06-单阀门RTO环保技术设备
为化工行业项目解决实际环保难题


技术优势
单阀门RTO不仅在设备结构上，更在技术效率上有着明显的优势和环保效益。
例如：
（1）99.5%的处理效率，满足了客户对高浓度废气，低排放浓度的要求。
（2）12.5-120%风量的处理能力，满足了客户大幅度风量变化的处理要求。
（3）RTO阀门5年超长期运行性能保证，满足了客户系统稳定性的要求。
（4）创新设计的五塔结构，阀门数量少，且相对独立运行，即使出现故障也可继续运行。

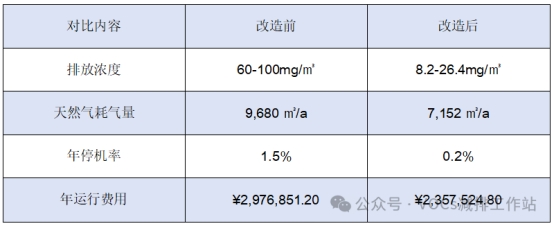

上设备前和上设备后情况对比




综上，可以看出，使用AuSSE五塔形式的RTO
从排放浓度、天然气耗气量、年停机率和年运行费用四个方面来看，都有了大幅提升。也解决了客户最为关心的四个难题，取得显著效果的项目技术改造。

AuSSE通过对SSE在美国四十年RTO技术的再消化
以及应用，通过简单的RTO结构、成熟的安全设计经验为客户提供了高效、安全、低运行费用的环保设施。致力于提供兼顾环保与经济效益的解决方案！
